Sammenligningskart over kabeltyper og vanlige installasjonsfeil og forebygginger for prosjektteknikkformål.

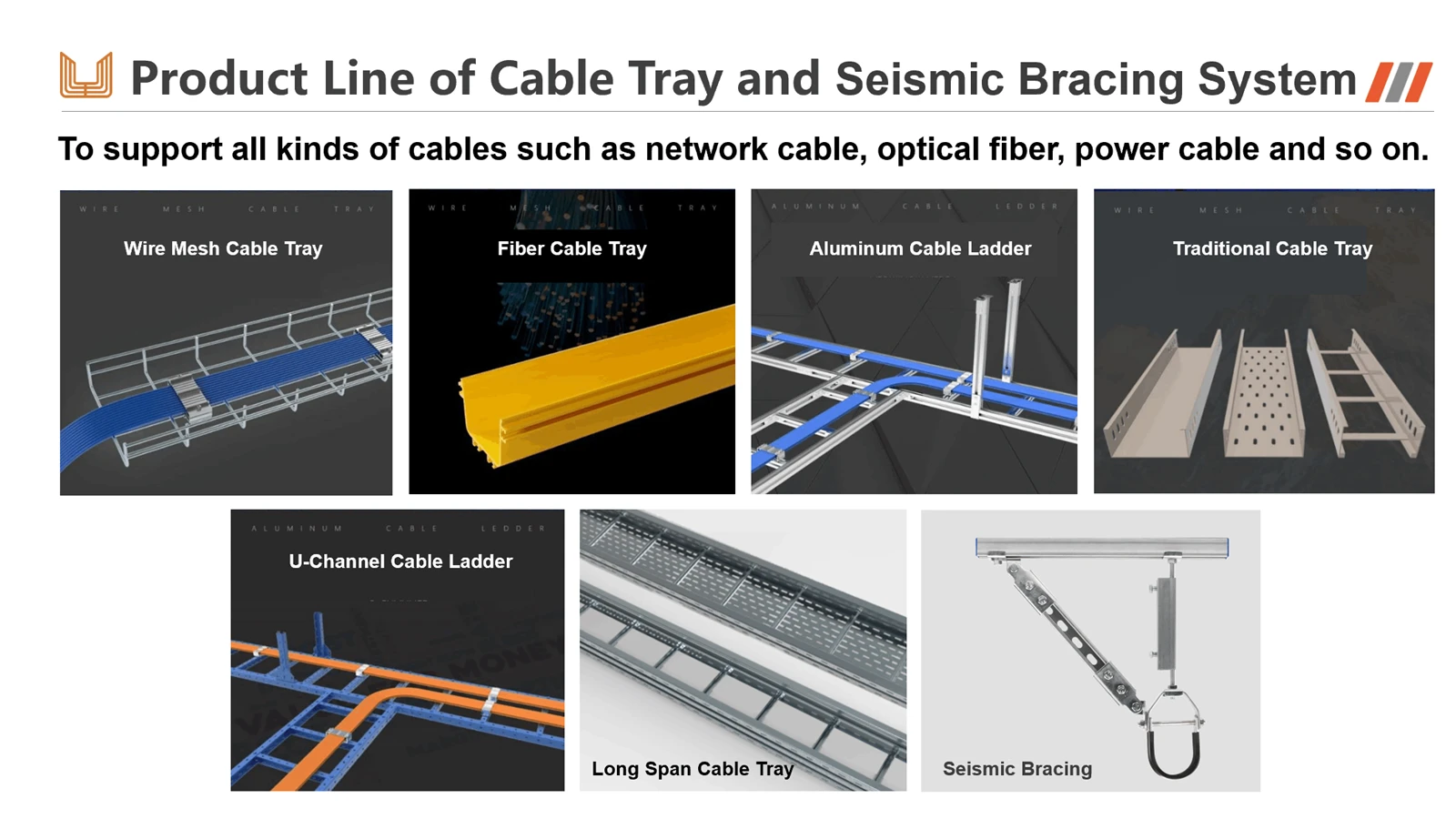

1. Sammenligningskart over kabelbretttyper

Dette diagrammet hjelper deg raskt å velge den mest passende kabeltypen, basert på spesifikke prosjektkrav som varmeavledning, belastningskapasitet, miljø og kabeltype.

导出到 Google 表格

2. Vanlige kabelbrettinstallasjonsfeil og forebygginger

Denne listen fremhever hyppige problemer som er funnet under tilsyn og aksept av nettsteder, og hjelper deg med å forbedre prosjektkvalitet og sikkerhet ved å adressere dem proaktivt.

Feil 1: Feil eller overdreven støtteavstand

Konsekvens:Skuffen setter mellom støttene, og overskrider avbøyningsgrensen. Over tid kan dette føre til strukturell utmattelse og fiasko.

Forebygginger:

Følg strengt produsentens belastning kontra Span Specification -diagram når du designer og installerer støtter.

Legg alltid til ekstra støtter innen 30-60 cm (1-2 ft) av hvilken som helst montering, for eksempel albuer, tees eller kryss.

Forsikre deg om at alle støtter er installert på samme plan for å forhindre vristress på brettsystemet.

Feil 2: Mangler eller feil installerte limhoppere

Konsekvens:Den elektriske kontinuiteten til brettsystemet er ødelagt, noe som gjør sikkerhetsplassen ineffektiv. Under en feiltilstand kan brettet bli energisk ved farlige spenninger i stedet for trygt å lede strømmen til bakken.

Forebygginger:

Spesifiser i installasjonsdokumentene at "liming hoppere er påkrevd i det hele tatt ikke - sveisede tilkoblingspunkter."

Under inspeksjon kan du bekrefte ikke bare tilstedeværelsen av hoppere, men også at kontaktflatene er blitt fjernet for maling og at bolter blir strammet sikkert.

Bruk en lav - motstand ohmmeter for å måle motstanden mellom to fjerne punkter i skuffsystemet; Verdien skal være nær null.

Feil 3: Kuttede kanter som ikke er behandlet etter - fabrikasjon av nettsteder

Konsekvens:For galvaniserte stålbrett utsetter skjæring det rå stålet og ødelegger det beskyttende sinklaget. Denne ubeskyttede kanten blir utgangspunktet for rust og korrosjon, som kan spre seg og redusere Trays levetid betydelig.

Forebygginger:

Krev at entreprenøren bruker minst to strøk av en sink - rik maling (kald galvaniserende spray) til alt felt - kutt eller borede overflater.

Inspiser spesifikt alle kutt, hull og modifikasjoner for riktig anti - korrosjonsbehandling under kvalitetskontroller.

Feil 4: Bruke upassende festemidler og beslag

Konsekvens:

Materiell misforhold:Å bruke karbonstålbolter på et brettsystem i rustfritt stål vil forårsake galvanisk korrosjon.

Utilstrekkelig styrke:Bruke standard - Karakterbolter der høye - Styrkefester er spesifisert kan kompromittere den strukturelle integriteten til tilkoblinger.

Forebygginger:

Mandat at alle skjøteplater, bolter, nøtter og beslag leveres av den originale brettprodusenten eller være av samme materiale og karakter som selve brettet.

Kontroller materialbevis for festemidler og tilbehør under materialet som mottar inspeksjon.

Feil 5: Uorganisert og sammenvevd kabelopplegg

Konsekvens:

Signalinterferens (krysstale) oppstår når strøm- og datakabler kjøres i nærheten, parallell nærhet.

Dårlig varmeavledning reduserer ampaciteten (strøm - bæreevne) av kraftkabler.

Fremtidig vedlikehold, fjerning eller tilsetning av kabler blir ekstremt vanskelig.

Forebygginger:

Utvikle en klar kabelrutingsplan før installasjonen begynner.

Bruk kabelskyllinger for å pakke strømkabler og kabelbånd for å ordne kontrollkabler pent i lag eller organiserte grupper.

Håndheve en "bunn - opp, lag - av - lag" installasjonspraksis for å opprettholde et ordnet arrangement gjennom hele løpet.
